Сеть центра обработки данных

Когда нужно подключить множество серверов (как в центре обработки данных), то используются две модели коммутации - ToR (Top of Rack) и EoR (End of Row). Давайте разберемся, чем они отличаются.

В модели ToR в каждой стойке с серверами стоит коммутатор, который соединен с коммутатором уровня ядра или агрегации (в зависимости от количества уровней в сети).

Преимущество такой схемы в том, что минимизируется сложность кабельной системы. Недостатком же является то, что нужно обслуживать большое количество коммутаторов.

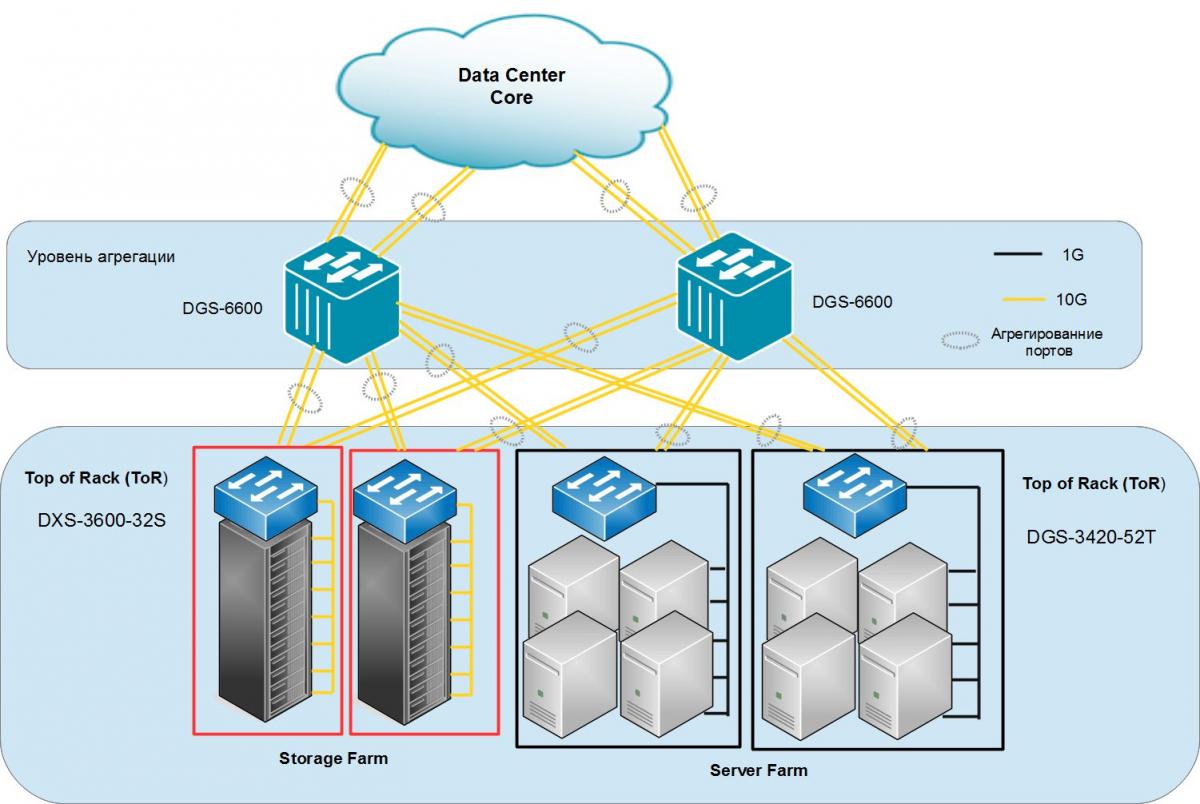

На схеме изображены 10-гигабитные (storage farm) и 1-гигабитные (server farm) подключения серверов к ToR-коммутаторам. Подключение к уровню агрегации обеспечивается через 10-гигабитные линки, плюс выполнено агрегирование пропускной способности портов для повышения пропускной способности.

В качестве ToR-коммутаторов могут быть использованы коммутаторы D-Link DXS-3600-32S  и DGS-3420-52T, а на уровне агрегации - коммутатор на основе шасси D-Link DGS-6600. Коммутаторы DXS-3600 имеют возможность выбора направления вентиляции (от задней панели к передней или наоборот), что обеспечивает более эффективное охлаждение всех систем, монтируемых в  стойку. DGS-6608 – это шасси с 8 слотами. Два слота используются для установки управляющих модулей с возможностью резервирования, а остальные – для выбранных пользователем модулей. Кроме того,  имеются 8 слотов для установки резервных источников питания и один слот для установки заменяемого вентиляторного блока. Максимально на коммутаторе можно получить 96 10-гигабитных портов.

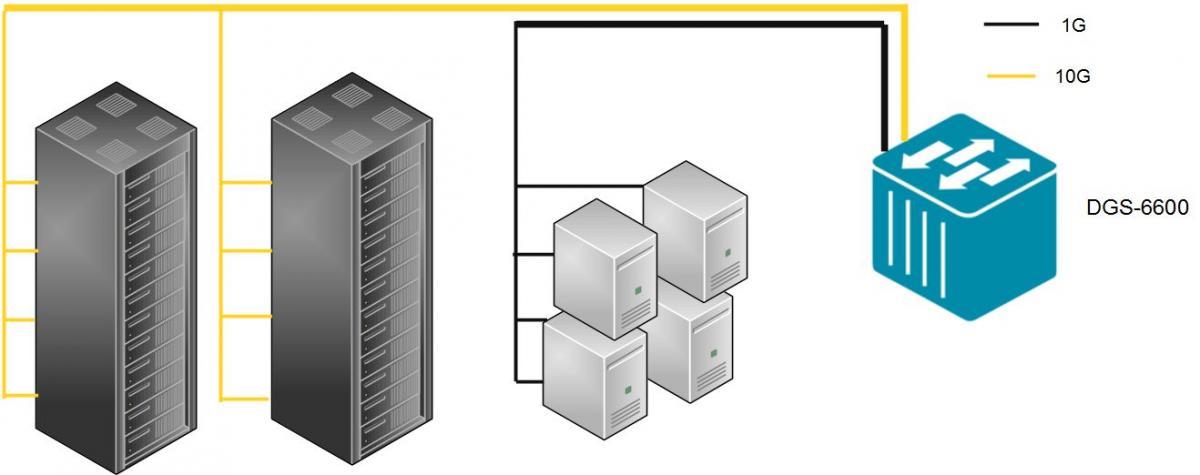

В модели коммутации End of Row коммутатор обслуживает трафик со всех серверов из нескольких стоек.

В качестве коммутатора End of Row обычно используется коммутатор на основе шасси. Главный недостаток такой схемы - это сложность кабельной системы. Да и  стоимость может быть не меньше схемы Top of Rack.
